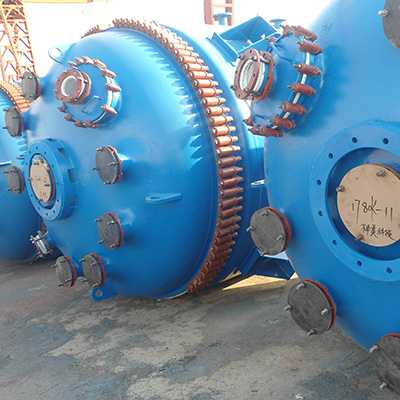

在化工、醫藥等行業的生產過程中，搪瓷反應釜常被用于各類化學反應，而夾套作為其重要組成部分，對反應過程中的溫度控制起著關鍵作用。合理的夾套設計能夠確保反應在適宜的溫度下進行，提高反應效率和產品質量。搪瓷反應釜的夾套設計需綜合考慮多方面因素，以下將詳細闡述其設計要點。

一、夾套結構類型的選擇

1. 整體夾套

整體夾套是在反應釜釜體外壁整體焊接或安裝一層夾套，形成封閉的空間用于通入傳熱介質。這種夾套結構簡單，制造方便，能提供較大的傳熱面積，適用于對傳熱要求不特別苛刻、反應溫度變化相對平緩的場合。例如，在一些普通的溶液聚合反應中，整體夾套能夠滿足基本的溫度控制需求。然而，整體夾套的傳熱介質流動阻力較大，容易出現局部傳熱不均的問題，在設計時需要合理設置介質的進出口位置，以優化流體的流動路徑。

2. 半管夾套

半管夾套是將半圓形的管道焊接在反應釜的外壁上，形成螺旋狀的通道。與整體夾套相比，半管夾套具有傳熱效率高、流體阻力小、節省材料等優點。由于半管夾套的螺旋結構，傳熱介質在流動過程中能更好地與釜壁接觸，增強傳熱效果。同時，半管夾套對釜體的附加壓力較小，適用于承受壓力較高的反應釜。在一些需要快速升溫或降溫的反應，如硝化反應中，半管夾套能夠更迅速地傳遞熱量，實現對反應溫度的精準控制。但半管夾套的制造工藝相對復雜，焊接質量要求高，否則容易出現泄漏等問題。

3. 蜂窩夾套

蜂窩夾套是在釜體與夾套之間通過特殊工藝形成許多小的蜂窩狀結構，這些結構可以增加夾套的剛性，同時改善傳熱介質的流動狀態。蜂窩夾套的傳熱性能優異，能夠有效避免局部熱點的產生，適用于對溫度均勻性要求較高的反應。例如，在一些精細化工產品的合成反應中，對反應溫度的均勻性要求嚴格，蜂窩夾套可以確保釜內各處溫度差異較小，從而提高產品的質量和一致性。不過，蜂窩夾套的制造成本較高，設計和加工難度也較大。

二、傳熱介質的選擇與設計

1. 傳熱介質的類型

常見的傳熱介質包括水、蒸汽、導熱油等。水具有比熱容大、成本低、無污染等優點，適用于溫度范圍較低（一般在 100℃以下）的反應過程，如一些低溫聚合反應。蒸汽的傳熱效率高，升溫速度快，常用于需要快速升溫的反應，但蒸汽的使用需要配套相應的蒸汽發生和冷凝回收系統，成本相對較高。導熱油的使用溫度范圍較寬（可在 - 40℃至 350℃之間），熱穩定性好，適用于高溫反應，但導熱油價格較高，且在使用過程中需要定期更換和維護。在選擇傳熱介質時，需要根據反應的溫度要求、傳熱速率、成本等因素綜合考慮。

2. 傳熱介質的流動設計

為了提高傳熱效率，需要合理設計傳熱介質的流動方式。一般采用逆流或錯流的方式，使傳熱介質與反應物料之間形成較大的溫差，從而增強傳熱效果。同時，要確保傳熱介質在夾套內的流動均勻，避免出現死角和短路現象�？梢酝ㄟ^設置導流板、分布器等裝置來優化傳熱介質的流動路徑，提高傳熱的均勻性和效率。

三、夾套的密封與強度設計

1. 密封設計

夾套的密封性能直接影響到反應釜的安全運行和傳熱效果。常見的密封方式有法蘭密封、焊接密封等。法蘭密封需要選擇合適的密封墊片，如金屬纏繞墊片、橡膠墊片等，并確保法蘭的連接緊密，防止傳熱介質泄漏。焊接密封則要求焊接質量可靠，避免出現焊縫裂紋、氣孔等缺陷。在設計時，還需要考慮密封部位的維護和更換方便性，以便在出現泄漏等問題時能夠及時處理。

2. 強度設計

夾套需要承受一定的壓力，因此其強度設計至關重要。在設計夾套時，需要根據傳熱介質的壓力、溫度等參數，合理確定夾套的厚度和材質。同時，要考慮夾套與釜體之間的連接強度，確保在使用過程中不會出現夾套脫落、開裂等問題�？梢酝ㄟ^有限元分析等方法對夾套的強度進行計算和驗證，確保其滿足使用要求。
